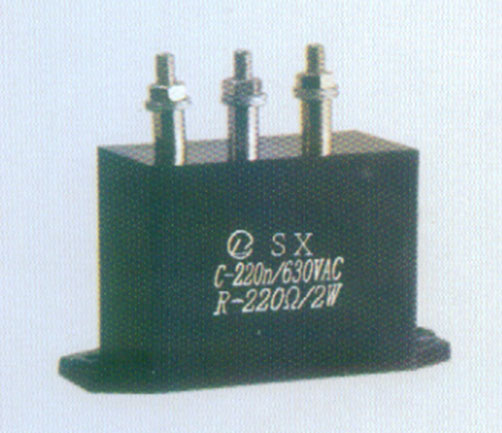

SX/DX系列电源电磁干扰组件
当前位置： 首页 > 产品中心 > SX/DX系列电源电磁干扰组件
2020-03-13 13:49:48
◆特点：本产品采用X2等容或X2和Y2差容组合方式结构，以PBT塑壳和环氧树脂密封，其阻燃特性符合UL-94标准，产品具有良好的自愈性能，耐高压高，性能稳定，安全可靠等特点。
◆用途：本产品广泛适用于三相电源的各种类型的电动工具，无线连接，电源跨接，电动机启动和运转，继电器触点灭弧保护，固态继电器的断电保护，感性负载过压吸收和降压等安全可靠性要求较高的抗干扰线路的整机、部件线路中。
| 技术指标 | Technical Characteristics | (GB/T14472 IEC384-14) | |||||||||||
| 1、使用温度 | Operating temperature | —25℃~+85℃ | |||||||||||
| 2、容量范围 | Capacitance range | X2：0.1uF~0.47uF Y2：0.001uF~0.01uF | |||||||||||
| 3、允许偏差 | Capacitance tolerance | J（±5%） K（±10%） M（±20%) | |||||||||||
| 4、额定电压 | Rated voltage | 250/275V AC | |||||||||||
| 5、耐电压 | Withxland voltage | DC:4.3UR(d.c) 2S | |||||||||||
| AC:500V 2S (I MAX≤1.3 In A） | |||||||||||||
| 6、损耗角 | Dissipation factor | ≤0.0030 10Khz | |||||||||||
| 7、绝缘电阻 | Insulation resistance | C≤0.33μF | 15000MΩ | ||||||||||
| C＞0.33μF | 5000S | ||||||||||||
| 测试条件：20℃ 100V 1min | |||||||||||||
| 8、气候类别 | Weather category | 25/85/21 | |||||||||||
| 9、耐焊接热 | Endure weld head | Max 2S at 270℃ | |||||||||||
| 10、导线直径 | Lead diameter | C≤0.1uF 0.6mm | C＞0.1uF 0.8mm | 注： | 可根据客户安 装要求定制 | ||||||||
| 11、产品脚距 | Production lead space | L=18 P=15mm | L=26.5 P=22.5mm | ||||||||||
| L=32 P=27.5mm | |||||||||||||

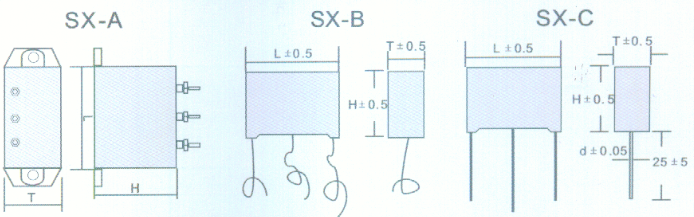

外形尺寸
| 3C等容（uF） | 3C/R等容 | 3C差容（uF+nF） | |||||||||||
| Cx | L | H | T | Cx | L | H | T | Cx | Cy | L | H | T | |
| 0.1 | 18.00 | 16 | 10 | 0.1 | 18.00 | 16 | 10 | 0.1 | 2x（1nF~10nF） | 18 | 16 | 10 | |
| 0.15 | 26.50 | 19 | 10 | 0.15 | 26.50 | 19 | 10 | 0.15 | 26.5 | 19 | 10 | ||
| 0.22 | 30.00 | 21 | 11 | 0.22 | 30.00 | 21 | 11 | 0.22 | 26.5 | 21 | 13 | ||
| 0.33 | 32.00 | 20 | 11 | 0.33 | 32.00 | 20 | 11 | 0.33 | 32 | 30 | 15 | ||
| 0.47 | 32.00 | 25 | 14 | 0.47 | 32.00 | 25 | 14 | 0.47 | |||||
| 0.68 | 32.00 | 28 | 18 | 0.68 | 32.00 | 28 | 18 | 0.68 | 38 | 30 | 20 | ||
| 1 | 38.00 | 30 | 20 | 1 | 38.00 | 30 | 20 | 1 | |||||
注：以上产品尺寸仅供参考，可根据客户要求定制
