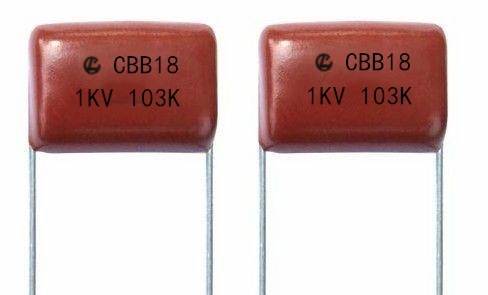

CBB18 聚丙烯膜箔式电容器

2020-03-13 13:40:58

◆特点：以聚丙烯膜作介质、铝箔作电极、耐脉冲性能好、损耗小、绝缘高、能承受较高频率、较大电流的冲击。

◆用途：本产品适用于电视机行业输出、节能灯、电子整流器及其它电子产品中的交直流脉冲电流较大的线路中。

技术指标	Technical Characteristics				(GB 10188-88)
1、使用温度	Operating temperature				—40℃~+100℃
2、容量范围	Capacitance range				0.001μF~2.2μF
3、允许偏差	Capacitance tolerance				J（±5%）  K（±10%）
4、额定电压	Rated voltage				250V，400V，630V，1000V DC
5、耐电压	Withxland voltage				2.0UR  2s
6、损耗角	Dissipation factor				≤0.0020       1Khz
7、绝缘电阻	Insulation resistance				C≤0.1μF		100000MΩ
					C＞0.1μF		100000S
					测试条件：20℃  100V  1min
8、气候类别	Weather category				40/100/21
9、耐焊接热	Endure weld head				Max 2S at 270℃
10、导线直径	Lead diameter				L＜15  0.6mm			L≥15   0.8mm			注：	可根据客户安      装要求定制
11、产品脚距	Production lead space				L=12  P=7.5mm         L=14  P=10mm			L=13.0   P=10mm
					L=19  P=15mm         L=27.0 P=22.6mm			L=27.0   P=11mm
					L=32  P=27.5mm

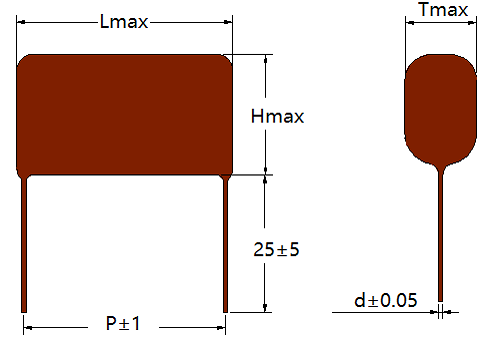

外形尺寸	Dimensions
CAP		250VDC			400VDC			630VDC			1000VDC
CODE	μF	L	H	T	L	H	T	L	H	T	L	H	T
102	0.00010										12.0	9.0	5.0
152	0.00015										12.0	9.2	5.2
222	0.00022										12.0	9.4	5.2
332	0.00033										12.0	10.1	5.9
472	0.00047							12.0	9.2	5.1	14.0	10.7	5.7
682	0.00068				12.0	9.1	4.8	12.0	11.0	5.2	14.0	11.5	6.5
103	0.0010	12.0	9.0	4.8	12.0	9.8	5.6	14.0	10.5	5.5	19.0	11.1	6.1
153	0.0015	12.0	9.5	5.4	14.0	10.1	5.9	14.0	11.5	6.5	19.0	12.1	7.2
223	0.0022	12.0	12.1	7.2	14.0	11.5	6.5	14.0	12.5	7.5	19.0	14.5	7.8
333	0.0033	14.0	11.2	6.2	14.0	12.5	7.5	19.0	12.1	7.2	19.0	16.0	9.3
473	0.0047	14.0	12.4	7.5	19.0	12.0	7.2	19.0	14.5	7.8	27.0	16.1	7.9
683	0.0068	19.0	12.5	6.2	19.0	14.1	7.8	19.0	16.5	8.5	27.0	17.5	9.1
104	0.010	19.0	16.2	6.5	19.0	17.0	8.5	27.0	16.1	7.9	27.0	20.1	10.5
154	0.015	19.0	17.5	8.0	27.0	16.0	7.8	27.0	17.5	9.5	32.0	21.0	11.2
224	0.022	19.0	19.5	9.8	27.0	17.5	9.5	27.0	20.5	10.5	32.0	23.5	13.5
334	0.033	27.0	18.5	8.5	27.0	21.0	11.2	32.0	21.5	11.5	36.0	25.0	15.1
474	0.047	27.0	20.1	10.2	32.0	21.5	11.5	32.0	24.1	14.1	36.0	28.5	18.6
684	0.068	32.0	20.5	11.0	32.0	23.5	14.1	36.0	25.0	15.0
105	0.100	32.0	23.4	13.5	32.0	27.0	17.1	36.0	28.5	18.5
155	0.150	36.0	24.5	15.0	36.0	29.2	19.0
225	0.220	36.0	28.1	18.2

以上产品尺寸仅供参考，可根据客户要求定制
