CBB82 金属化聚丙烯膜箔式高压盒式电容器

2020-03-13 13:41:27

◆特点：以聚丙烯膜作介质、金属化和铝箔作电极的串联结构型式，用PBT塑壳和环氧树脂密封，其阻燃特性符合UL94标准，能抗高压电、大电流冲击，具有耐脉冲性能好、损耗小、绝缘电阻高、能承受较高频率，电性能优良，可靠性好、使用寿命长和良好的自愈性能。

◆用途：本产品适用于仪器仪表、电视机及家用电器线路中，可作直流脉动、脉冲用，特别适用于各种类型的电子整流器和节能灯线路中，还可用于各种接触器触点的高压反电势吸收线路中。

技术指标	Technical Characteristics				(GB 10188-88)
1、使用温度	Operating temperature				—25℃~+85℃
2、容量范围	Capacitance range				0.0001μF~0.33μF
3、允许偏差	Capacitance tolerance				J（±5%）  K（±10%）
4、额定电压	Rated voltage				630V，1250V，1600V，2000V DC
5、耐电压	Withxland voltage				2.0UR  2s
6、损耗角	Dissipation factor				≤0.0020       1Khz
7、绝缘电阻	Insulation resistance				C≤0.1μF		100000MΩ
					C＞0.1μF		100000S
					测试条件：20℃  100V  1min
8、气候类别	Weather category				25/85/21
9、耐焊接热	Endure weld head				Max 2S at 270℃
10、导线直径	Lead diameter				0.8mm镀锡CP线或CT线						注：	可根据客户安      装要求定制
11、产品脚距	Production lead space				L=18  P=15mm         L=26.5 P=22.5mm			L=13.0  10mm
					L=32  P=27.5mm

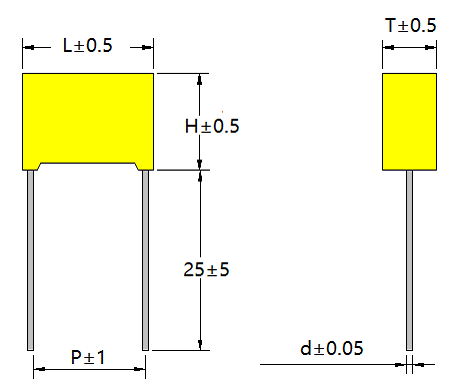

外形尺寸	Dimensions
CAP		630VDC			1250VDC			1600VDC			2000VDC
CODE	μF	L	H	T	L	H	T	L	H	T	L	H	T
101	0.00010										18.0	11.0	5.0
151	0.00015										18.0	11.0	5.0
221	0.00022										18.0	11.0	5.0
331	0.00033										18.0	11.0	5.0
471	0.00047										18.0	11.0	5.0
681	0.00068										18.0	11.0	5.0
102	0.0010										18.0	11.0	5.0
152	0.0015										18.0	11.0	5.0
222	0.0022							18.0	11.0	5.0	18.0	12.0	6.0
332	0.0033				18.0	11.0	5.0	18.0	11.0	5.0	18.0	13.5	7.0
472	0.0047				18.0	11.0	5.0	18.0	13.5	6.0	18.0	14.5	8.5
682	0.0068				18.0	13.5	6.0	18.0	13.5	7.5	18.0	16.0	10.0
103	0.010	18.0	11.0	5.0	18.0	13.5	7.5	18.0	16.0	10.0	26.5	16.5	7.0
153	0.015	18.0	12.0	6.0	18.0	16.0	10.0	18.0	16.0	10.0	26.5	17.5	8.5
223	0.022	18.0	13.5	7.0	26.5	16.5	7.0	26.5	17.5	8.5	31.0	18.0	9.0
333	0.033	18.0	14.5	8.5	26.5	17.5	8.5	26.5	19.0	10.0	32.0	20.0	11.0
473	0.047	18.0	16.0	10.0	26.5	19.0	10.0	26.5	19.0	10.0	32.0	23.0	13.0
683	0.068	26.5	17.5	8.5	32.0	20.0	11.0	32.0	23.0	13.0	32.0	25.0	14.0
104	0.100	26.5	19.0	10.0	32.0	23.0	13.0	32.0	30.0	15.0
154	0.150	32.0	20.0	11.0	32.0	30.0	15.0
224	0.220	32.0	23.0	13.0	32.0	30.0	15.0
334	0.330	32.0	25.0	14.0

以上产品尺寸仅供参考，可根据客户要求定制
