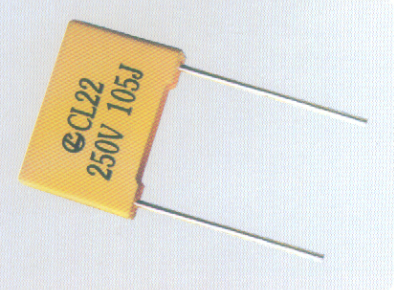

CL22金属化聚酯膜盒式直流电容

2020-03-13 13:46:28

◆特点：以金属化聚酯膜作介质和电极，用PBT塑壳和环氧树脂密封单向引出，其阻燃特性符合UL-94标准，具有电性能优良、可靠性好、耐温高、体积小、使用寿命长和良好的自愈性能。

◆用途：本产品适用于仪器仪表、家用电器线路中作直流脉动、脉冲用，特别适用于各种类型的节能灯和电子整流器

技术指标	Technical Characteristics				(GB/T7332 IEC384-2)
1、使用温度	Operating temperature				—40℃~+100℃
2、容量范围	Capacitance range				10nF~22μF
3、允许偏差	Capacitance tolerance				J（±5%）  K（±10%）
4、额定电压	Rated voltage				100V，250V，400V，630V DC（可做1000V,1250V等）
5、耐电压	Withxland voltage				1.4UR(d.c) 2S
6、损耗角	Dissipation factor				≤0.0100    1Khz
7、绝缘电阻	Insulation resistance						UR≤100V DC				UR＞100V DC
					C≤0.33μF		3750MΩ				7500MΩ
					C＞0.33μF		1250S				2500S
					测试条件：20℃  100V  1min
8、气候类别	Weather category				40/100/21
9、耐焊接热	Endure weld head				Max 2S at 270℃
10、导线直径	Lead diameter				L＜15  0.6mm			L≥15   0.8mm			注：	可根据客户安      装要求定制
11、产品脚距	Production lead space				L=12   P=10mm			L=18.0  P=10mm
					L=26.5 P=22.5mm			L=32.0  P=27.5mm

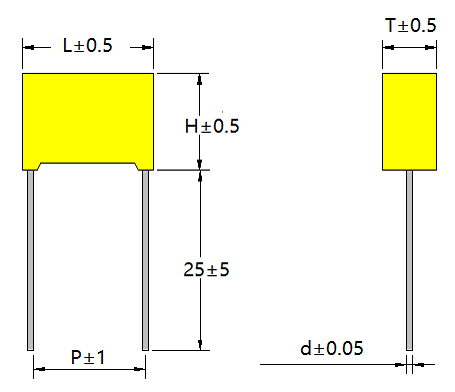

外形尺寸	Dimensions
CAP		100VDC			250VDC			400VDC			630VDC
CODE	μF	L	H	T	L	H	T	L	H	T	L	H	T
103	0.010										12.5	9	4
153	0.015										12.5	9	4
223	0.022										12.5	9	4
333	0.033										13	11	5
473	0.047							12.5	9.0	4	13	11	5
683	0.068				12.5	9.0	4.0	13.0	11.0	5	13	12	6
104	0.100				13.0	11.0	5.0	13.0	12.0	6	18	12	6
154	0.150	12.5	9.0	4.0	13.0	12.0	6.0	18.0	11.0	5	18	13.5	6
224	0.220	12.5	9.0	4.0	13.0	13.0	7.0	18.0	12.0	6	18	14.5	7.5
334	0.330	13.0	11.0	5.0	18.0	12.0	6.0	18.0	13.5	7	18	16	10
474	0.470	13.0	12.0	6.0	18.0	13.5	7.0	18.0	14.5	8.5	26.5	17	8.5
684	0.680	18.0	12.0	6.0	18.0	13.5	7.5	18.0	16.0	10	26.5	19	10
105	1.000	18.0	13.5	6.0	18.0	16.0	10.0	26.5	17.0	8.5	26.5	21	11
155	1.500	18.0	13.5	7.5	26.5	17.0	8.5	26.5	21.0	11	32	23	13
225	2.200	18.0	16.0	10.0	26.5	19.0	10.0	32.0	22.0	11	32	25	14
335	3.300	26.5	17.0	8.5	32.0	20.0	11.0	32.0	25.0	14	32	33	18
475	4.700	26.5	19.0	10.0	32.0	23.0	13.0	32.0	27.0	17.5
685	6.800	32.0	20.0	11.0	32.0	26.0	15.0
106	10.000	32.0	23.0	13.0	32.0	30.0	20.0
156	15.000	32.0	26.0	15.0
226	22.000	32.0	30.0	20.0

以上产品尺寸仅供参考，可根据客户要求定制
