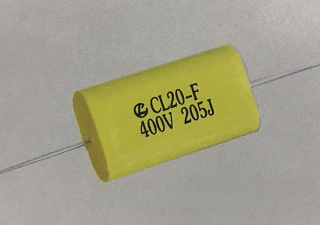

CL20-F金属化聚酯膜扁轴向直流电容器

2020-03-13 13:47:35

◆特点：以金属化聚碳酸酯膜作介质和电极，用耐高温阻燃胶带外包和环氧树脂密封，具有电性能优良、可靠性好、耐温高、体积小、容量大和良好自愈性能，容量随温度变化特别小。

◆用途：本产品适用于仪器仪表，家用电器的交、直流电路、汽车冷却风扇电机内，广泛应用于高档音响系统分频线路中。

技术指标	Technical Characteristics				(GB/T7332 IEC384-2)
1、使用温度	Operating temperature				—40℃~+100℃
2、容量范围	Capacitance range				1nF~47μF
3、允许偏差	Capacitance tolerance				J（±5%）  K（±10%）
4、额定电压	Rated voltage				100V，250V，400V，630V DC（可做1000V,1250V等）
5、耐电压	Withxland voltage				1.4UR(d.c) 2S
6、损耗角	Dissipation factor				≤0.0100    1Khz
7、绝缘电阻	Insulation resistance						UR≤100V DC				UR＞100V DC
					C≤0.33μF		3750MΩ				7500MΩ
					C＞0.33μF		1250S				2500S
					测试条件：20℃  100V  1min
8、气候类别	Weather category				40/100/21
9、耐焊接热	Endure weld head				Max 2S at 270℃
10、导线直径	Lead diameter				T≤8  0.6mm			T＞8   0.8mm			注：	可根据客户安      装要求定制
					T＞25  1.0mm
外形尺寸	Dimensions
CAP		100VDC			250VDC			400VDC			630VDC
CODE	μF	L	H	T	L	H	T	L	H	T	L	H	T
103	0.010	12	5.7	3	12	6.5	3	12.0	7.6	4.3	12	7.6	4.3
153	0.015	12	5.8	3.1	12	6.6	3.1	12.0	7.7	4.4	12	7.7	4.4
223	0.022	12.0	5.9	3.2	12.0	6.7	3.2	12.0	7.8	4.5	12	7.8	4.5
333	0.033	12.0	6.1	3.4	12.0	6.9	3.4	15.0	6.8	4.2	15	8.3	5
473	0.047	12.0	6.5	3.8	12.0	7.4	3.9	15.0	7.6	3.9	15	8.5	4.5
683	0.068	12.0	6.9	4.3	15.0	7.5	4.1	15.0	8.5	4.6	20	9.5	5.5
104	0.100	15.0	8.6	3.5	15.0	7.6	5.0	20.0	9.4	4.9	20	11	5.5
154	0.150	15.0	9.1	4.0	15.0	9.6	5.2	20.0	10.5	5.2	20	11.5	6
224	0.220	15.0	9.5	4.3	15.0	10.5	6.2	20.0	11.1	5.9	27	14	5.5
334	0.330	20.0	8.5	4.0	20.0	9.5	5.4	20.0	12.3	6.5	27	13.5	6.2
474	0.470	20.0	9.5	5.0	20.0	10.0	5.0	20.0	13.5	7.5	27	14.5	7.5
684	0.680	20.0	9.5	6.0	20.0	13.0	7.0	27.0	14.0	6.5	27	16.5	9.1
105	1.000	20.0	10.9	5.9	20.0	14.5	8.8	27.0	15.5	8.2	30	18.1	9.3
155	1.500	20.0	12.5	7.0	30.0	14.0	7.8	32.0	17.5	8.5	36	19.5	10.5
225	2.200	20.0	13.5	8.5	30.0	19.0	9.5	36.0	18.5	9.5	36	22.1	13.2
335	3.300	27.0	15.5	7.5	30.0	21.5	10.4	36.0	21.0	12	47	23	14
475	4.700	27.0	16.5	9.0	30.0	23.5	14.0	36.0	23.5	14.5	57	23.5	15
685	6.800	32.0	18.1	9.1	45.0	23.0	15.0	47.0	24.2	15
106	10.000	35.0	25.0	16.0	36.0	25.7	16.7	57.0	25.5	16.5
156	15.000	36.0	29.0	19.0	47.0	26.6	17.6
226	22.000	47.0	23.4	12.7	57.0	28.0	19.0
336	33.000	47.0	27.8	15.5
476	47.000	57.0	28.8	16.5

以上产品尺寸仅供参考，可根据客户要求定制
